Clasificación de productos
| Disponibilidad regional | América Latina |
| Cartera | NETCONNECT® |
| Tipo de producto | Cable de par trenzado |
Especificaciones generales
| Número de producto | CS44Z1 |
| Categoría ANSI/TIA | 6A |
| Tipo de componente del cable | Horizontal |

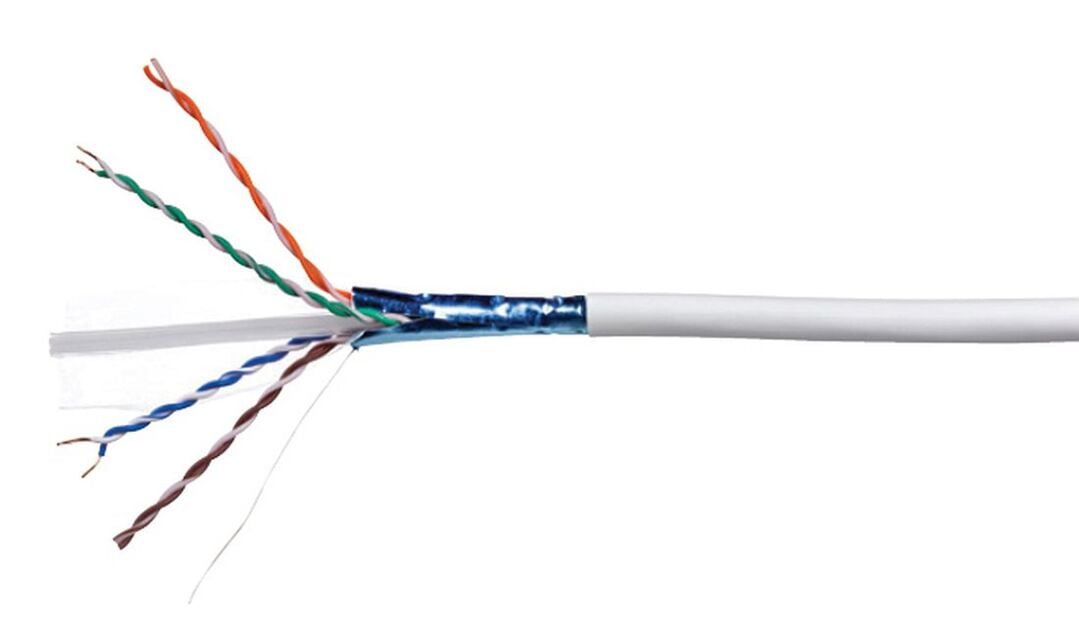

| Tipo de cable | F/UTP (blindado) |
| Tipo de conductor, sencillos | Sólido |
| Conductores, cantidad | 8 |
| Tipo de cable de drenaje | Sólido |
| Color de la chaqueta | Blanco |
| Pares, cantidad | 4 |
| Tipo de separador | Aislador |
| Normas de transmisión | Norma ABNT/NBR 14703 | Norma ANSI/TIA-568.2-D | Anatel | ISO/IEC 11801 Clase EA |
Dimensiones
| Longitud del cable | 304,8 m | 1000 pies |
| Diámetro sobre conductor aislado | 1,140 mm | 0,0449 pulgadas |
| Diámetro sobre la cubierta, nominal | 7,188 mm | 0,283 pulgadas |
| Calibre de conductor, sencillos | calibre 23 |
| Calibre del cable de drenaje | 26 AWG |
Dibujo de sección transversal
| Haga clic en la imagen para ampliarla. |
Especificaciones eléctricas
| Impedancia característica | 100 ohm |
| Tolerancia de impedancia característica | ±15 ohm |
| Resistencia de CC, máxima | 7,8 ohmios/100 m | 2,377 ohmios/100 pies |
| Desfase de retardo, máximo | 45 ns |
| Rigidez dieléctrica, mínima | 1500 V CA | 2500 V CC |
| Capacitancia mutua a frecuencia | 5,6 nF/100 m a 500 MHz |
| Velocidad nominal de propagación (VPN) | 69 % |
| Voltaje de funcionamiento, máximo | 80 V |
| Alimentación remota | Cumple totalmente con las recomendaciones establecidas por IEEE 802.3bt (Tipo 4) para la entrega segura de energía a través de un cable LAN cuando se instala de acuerdo con ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 o TIA TSB-184-A |
| Clase de segregación | do |
Especificaciones del material
| Material conductor | Cobre desnudo |
| Material de aislamiento | Poliolefina |
| Material de la chaqueta | Lámparas de baja emisión de humo y sin halógenos (LSZH) |
| Material de protección (cinta) | Aluminio/Poliéster |
Especificaciones mecánicas
| Tensión de tracción, máxima | 11,34 kg | 25 libras |
Especificaciones ambientales
| Temperatura de instalación | De 0 °C a +60 °C (+32 °F a +140 °F) |
| Temperatura de funcionamiento | -20 °C a +60 °C (-4 °F a +140 °F) |
| Método de prueba de gas ácido | IEC 60754-2 |
| Cable CPR EN50575 con clasificación de resistencia al fuego EuroClass | Sin calificación |
| Espacio ambiental | Lámparas de baja emisión de humo y sin halógenos (LSZH) |
| Método de prueba de llama | Norma ABNT/NBR 14705 | IEC 60332-1 |
| Método de prueba de humo | IEC 61034-2 |
Embalaje y pesos

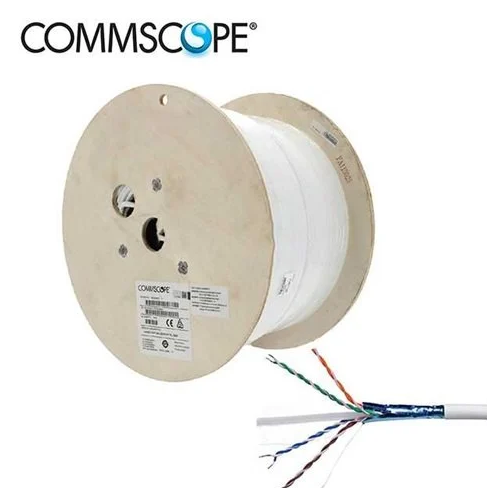

| Tipo de embalaje | Carrete |
